РАДИОТЕЛЕМЕТРИЧЕСКАЯ СЕЙСМИЧЕСКАЯ СИСТЕМА РРТС

Радиотелеметрическая сейсмическая система РРТС предназначена для проведения сейсмических исследований сейсмологического, разведочного и инженерно-сейсмического ха-рактера. Система РРТС обеспечивает непрерывную передачу сейсмической информации по ра-диотелеметрическим каналам (РТК) от полевых пунктов (ПП), приём, регистрацию и обработку этой информации в центральном пункте сбора и обработки (ЦПСО).

Состав системы

Система РРТС включает 8 ПП и один ЦПСО.

В состав каждого ПП входят: сейсмоприёмник, телеметрический блок БТ (включает усилитель сейсмических сигналов, аналого-цифровой преобразователь АЦП, модулятор, таймер, формирователь сигнала калибровки и радиопередатчик), блок питания БП и направленная антенна.

Комплекту ПП придаётся один блок контроля.

В состав ЦПСО входят: одна антенна, электронный блок БЭ (включает 8 усилителей высокой частоты УВЧ, 8 радиоприёмников, формирователь сигнала калибровки, таймер. 8 формирователей сигналов, 8 цифро-аналоговых преобразователей ЦАП, опорные кварцевые часы ОЧ, источник питания ИП), 8 самописцев и локальную компьютерную сеть ЛКС на базе компьютеров IBM PC серии 486.

Технические характеристики ПП

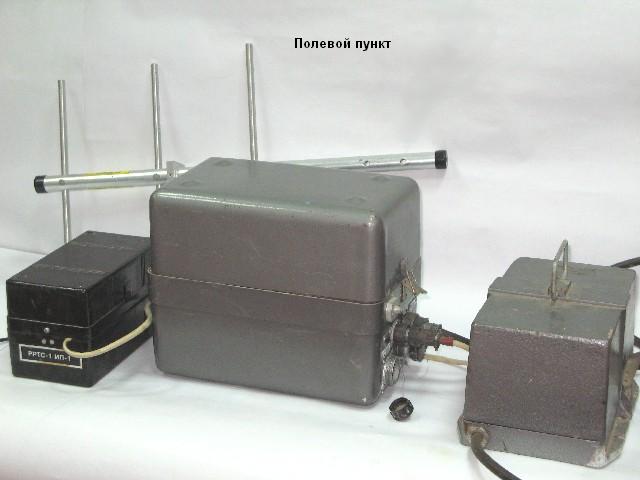

Полевой пункт радиотелеметрической сейсмической системы

ПП обеспечивает непрерывное преобразование информации, поступающей от сейсмоприёмника, в электрические сигналы цифровой формы и их передачу в ЦПСО по радиотеле-метрическому каналу РТК.

Количество сейсмических каналов - 1.

Регистрируемый сейсмический параметр - скорость смещения.

Частотный диапазон сейсмического канала - 1 -30 Гц.

Уровень шумов сейсмического канала - 4 мкВ (амплитудное значение).

Динамический диапазон сейсмического канала - не менее 96 дБ.

Осуществляется калибровка сейсмического канала 1 раз в сутки в автоматическом режиме посредством синусоидального сигнала частотой 4 Гц, источником которого является таймер.

Погрешность частоты таймера не превышает ± 10-4.

Сейсмическая информация каждого ПП передаётся в ЦПСО по одному РТК.

Питание ПП осуществляется от сети переменного тока (220 В, 50 Гц).

Мощность, потребляемая одним ПП от источника питания, не превышает 12 ВА.

Масса ПП, кг, не более :

  • сейсмоприёмника - 8;
  • телеметрического блока - 5.2;
  • источника питания 3,4.

Габаритные размеры, мм:

  • сейсмоприёмника - 297х297х185;
  • телеметрического блока - 290х175х162;
  • источника питания - 202х108х104.

Технические характеристики РТК

В РТК используются радиостанции УКВ диапазона.

По каждому РТК передаётся сейсмический сигнал одного ПП, преобразованный в цифровую форму.

Структура передаваемого сигнала - ИКМ-ФМ-ЧМ.

Скорость передачи - 4800 бит/с.

Режим работы радиостанций - непрерывный и осуществляется:

  • в ПП - только на передачу;
  • в ЦСО - только на прием.

Дальность связи - не менее 25 км при условии прямой видимости между ПП и ЦПСО.

Технические характеристики ЦПСО

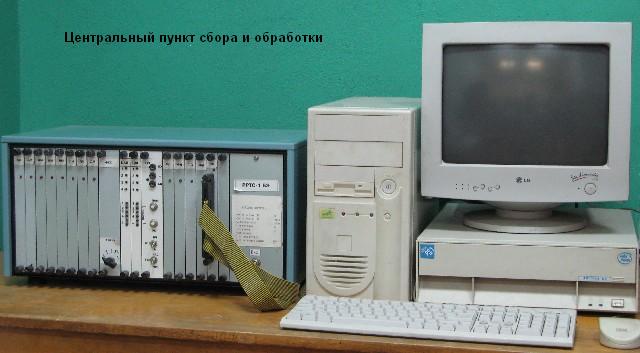

Центральный пункт сбора и обработки радиотелеметрической сейсмической системы

ЦПСО обеспечивает приём сейсмической информации, поступающей от всех ПП по РТК, её необходимые преобразования, привязку к точному времени и обработку.

Количество каналов ЦПСО - 8.

Временная привязка поступающей сейсмической информации обеспечивается опорными кварцевыми часами.

Регистрация сейсмической информации осуществляется непрерывно:

  • в аналоговой форме на бумаге самописцев с целью визуального контроля;
  • в цифровой форме в компьютерах ЛКС.

ЛКС ЦПСО обеспечивает также в автоматическом режиме:

  • анализ поступающей от всех ПП информации в реальном времени с выделением полезных событий;
  • регистрацию полезных событий и ведение их каталога;

В интерактивном режиме ЛКС обеспечивает обработку выделенных событий без прерывания приёма и анализа информации с целью определения координат гипоцентров событий и их энергетического класса.

Погрешность временной привязки информации не превышает ± 0,01 с/сутки.

Питание ЦПСО осуществляется от сети переменного тока (220 В, 50 Гц).

Масса ЦПСО, кг, не более:

  • электронного блока - 24;
  • самописцев и компьютеров ЛКС - согласно технической документации на них.

Габаритные размеры, мм:

  • электронного блока - 580х315х260;
  • самописцев и компьютеров ЛКС - согласно технической документации на них.

Система закончена разработкой и запущена в производство в 1996 году.

За более подробной информацией обращайтесь по адресу, указанному здесь.
