Краткая история завода "Казгеофизприбор"

Обзор сейсмической аппаратуры, разработанной в СКБ завода "Казгеофизприбор" и выпускавшейся заводом до 1992г.

  1. Низкочастотные сейсмоприемники
  2. Аппаратура для региональных сейсмических исследований
  3. Вибросейсмические комплексы ВСК-1 и ВСК-2
  4. Портативные сейсморазведочные станции

Низкочастотные сейсмоприёмники

Развитие региональной сейсморазведки на рубеже 60-х годов ХХ века в первую очередь было связано с внедрением в практику работ специальных сейсмоприёмников. Проблема заключалась в следующем.

Уже говорилось о том, что спектр сигналов при региональных сейсмических исследованиях лежит в инфранизкочастотном диапазоне, левое значение которого определяется частотой порядка 1 Гц. Сейсмоприёмники с такой собственной частотой в сейсмологии были известны давно, со времён Б.Б. Голицына. Но сейсмологические наблюдения – это наблюдения стационарные, и датчики для них, во-первых, весьма габаритны и тяжелы, во-вторых, - однокомпонентны. И хотя эти компоненты могут перестраиваться механически и оперативно, но использование трёх (по числу компонент сейсмического сигнала, регистрация которых необходима для определения полного вектора сейсмического сигнала) отдельных датчиков, габаритных и тяжелых, делает их использование в полевой региональной сейсморазведке практически невозможным. А сейсмоприёмники, используемые в полевой сейсморазведке того времени, не могли быть применены в региональных исследованиях в силу несоответствия их характеристик требованиям исследований как по собственной частоте (от 5 до 20 Гц у различных типов сейсмоприёмников), так и по низкому значению коэффициента преобразования – не более 35 – 40 В∙с/м.

Поэтому в 1968 г. на Казахском опытно-экспериментальном заводе геофизических приборов «Казгеофизприбор» (г. Алма-Ата) была начата разработка трёхкомпонентного сейсмоприёмника с собственной частотой 1 Гц. Работы велись под руководством Ю.В. Брулёва при участии Н.Е. Федосеенко (ИФЗ АН СССР) и Л.К. Шведчикова (ВНИИГеофизика). С 1971 г. завод Казгеофизприбор» начал серийный выпуск этого сейсмоприёмника под маркой НСП-3 (рис. 1). В 1978 г. были проведены работы по модернизации прибора, носящие, в основном, конструктивный и технологический характер, и с 1979 г. по 1991 г. он выпускался под маркой СК-1П (рис. 2). Технические характеристики этих сейсмоприёмников приведены в табл. 1.

Таблица 1

Технические характеристики

Значения характеристик

НСП-3

СК-1П

Число компонент

3

Приведённая длина

Нулевая

Частота собственных колебаний, Гц

1

Коэффициент преобразования, В∙с/м

140 ± 10

Постоянная затухания при активной нагрузке 10 кОм

0,55

Сопротивление обмоток

- рабочих, кОм

- вспомогательных, Ом


2

89

Значение относительного коэффициента поперечного преобразования, %, не более

8

Масса, кг

15

12

Габаритные размеры, мм

240 х 270 х 420

320 х 320 х 210

С 1971 по 1991 г.г. было выпущено более 2000 таких сейсмоприёмников.

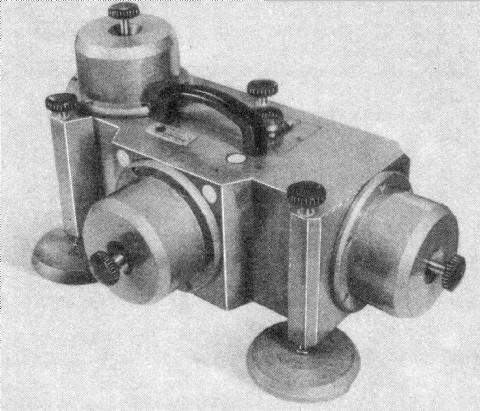

Сейсмоприёмник НСП - 3

Рис. 1. Сейсмоприёмник НСП – 3

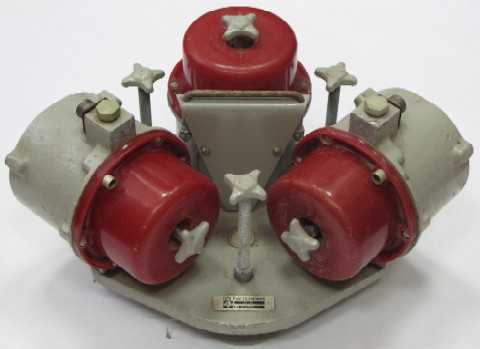

Сейсмоприёмник СК – 1П

Рис. 2. Сейсмоприёмник СК – 1П, 1991г выпуска, фото 2008г
