Аппаратура исследования кровли подземных горных выработок.

ТОО «Элгео» проводит исследовательские работы по созданию комплекса аппаратуры для исследования устойчивости кровли в подземных горных выработках.

Аппаратура предназначена для оперативного определения структуры кровли в пределах пласта толщиной до 5 метров с целью определения необходимости крепления, определения точек крепления и количества крепи. Пилотный проект выполнен в 2007 году и показал обнадеживающие результаты. Работа прибора основана на возбуждении упругих колебаний в кровле подземной выработки и регистрации отклика среды.

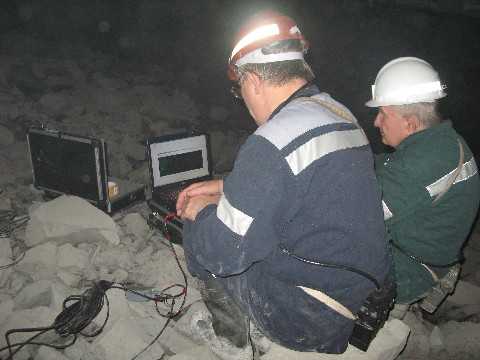

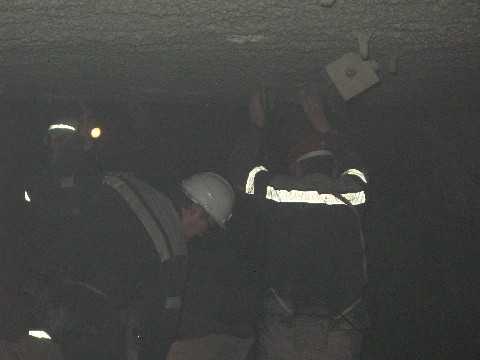

На фотографиях ниже показаны работы в шахте с макетом аппаратуры. В качестве устройства для регистрации в пилотном проекте (2007г.) использован ноутбук с устройствами согласования, Фото 1, предназначенными для подачи сигналов от датчиков на входы звуковой системы ноутбука. В качестве устройства возбуждения упругих колебаний применялся молоток с укрепленным на нем датчиком момента удара. На Фото 2 запечатлен момент установки датчика на кровлю.

Рабочий момент испытания аппаратуры исследования кровли подземных горных выработок
Фото 1

Рабочий момент испытания аппаратуры исследования кровли подземных горных выработок
Фото 2

В 2008 году работы по созданию аппаратуры для исследования устойчивости кровли в шахтах были продолжены. Был разработан и изготовлен новый макет регистририрующей аппаратуры, предназначенный для работы в шахте.

Действие прибора основано на генерации ударного импульса в кровлю горной выработки и регистрации отклика среды на это возмущение. Анализ принятого сигнала позволяет получить информацию о целостности или расслоении кровли выработки после её проходки.

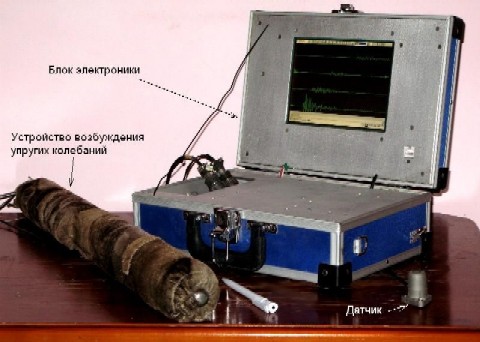

В состав аппаратуры входят (Фото 3):

1) устройство возбуждения упругих колебаний в горной породе снабжённое пьезодатчиком, необходимым для фиксации момента возбуждения упругих колебаний;

2) датчик для приёма упругих колебаний, возбуждаемых УВ;

3) блок электроники БЭ, включающий;

  • усилитель:

  • аналого-цифролвой преобразователь АЦП:

  • встроенный компьютер с монитором и операционной системой Windows CE и программным обеспечением, разработанным специально для данного прибора.

Аппаратура исследования кровли подземных горных выработок
Фото 3

Технические характеристики
  1. Число каналов регистрации – 1.

  2. Частота дискретизации – 32 кГц.

  3. Число разрядов АЦП — 24.

  4. Длительность регистрации – 8192 отсчёта или 256 мс.

  5. Предусматривается регулировка усиления сейсмического канала.

  6. Программное обеспечение предусматривает:

  • возможность синхронного накопления сигналов

  • возможность формирования многоканальной записи путём объединения в одном файле сейсмограмм, полученных в разных точках наблюдений

  • графическое отображение принятых данных в виде временной диаграммы (осциллограммы), одно- или многоканальной.

  • вывод обработанных данных в файл в виде отсчётов сигнала и передачу файла на внешний компьютер.

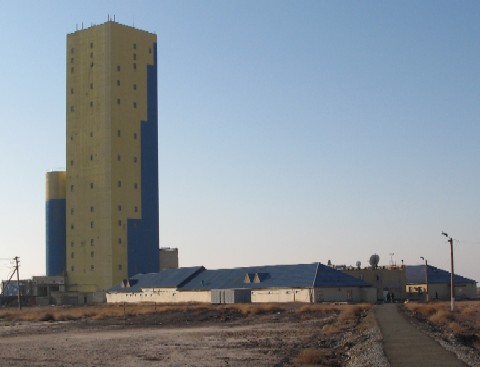

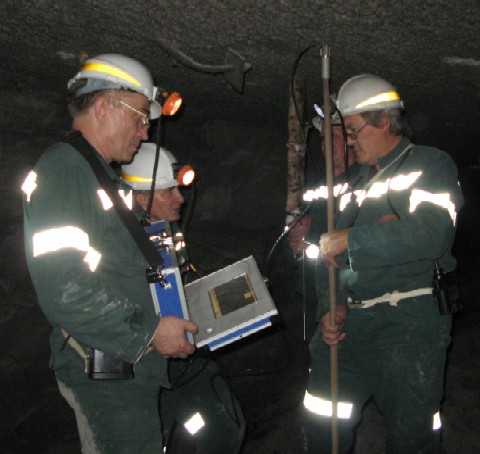

На фотографиях ниже показаны работы в шахте с новым (2008г) макетом аппаратуры. Фото 4, и шахта, где проводились работы в 2007 и 2008 годах, Фото 5.

Рабочий момент испытания аппаратуры исследования кровли подземных горных выработок
Фото 4

Рабочий момент испытания аппаратуры исследования кровли подземных горных выработок
Фото 5
