Сетевая система сейсмического мониторинга СССМ
Некоторые результаты применеия систем сейсмического мониторинга

Сетевая система сейсмического мониторинга СССМ ТОО «Элгео».

Назначение системы СССМ.

Сетевая система сейсмического мониторинга СССМ (система СССМ) производства ТОО «Элгео» предназначена для организации мониторинга сейсмической активности в целях регионального прогноза удароопасности участков массива горных пород и руд.

Система СССМ является техническим средством, используемым при реализации мероприятий гражданской защиты от чрезвычайных ситуаций, связанных с разработкой месторождений полезных ископаемых, предусмотренных в соответствии со следующими нормативными актами Республики Казахстан.

  1. Закон Республики Казахстан от 11 апреля 2014 года № 188-V «О гражданской защите» (с изменениями и дополнениями от 29.09.2014 г.) - статья 41, пункт 2, подпункт 1) и статья 43 пункт 2;

  2. Закон Республики Казахстан от 24 июня 2010 года № 291-IV «О недрах и недропользовании» (с изменениями и дополнениями по состоянию на 07.11.2014 г.) - статья 115, пункт 4 подпункт 5).

  3. Правила обеспечения промышленной безопасности для опасных производственных объектов, ведущих горные и геологоразведочные работы (утверждены приказом Министра по инвестициям и развитию Республики Казахстан №352 от 30.12.2014) – пункт 697, пункт 704 подпункт 3), пункт 741, приложение 17 раздел 1.

В Казахстане системы сейсмического мониторинга уже используются. Перспективно применение систем сейсмического мониторинга на месторождениях рудных полезных ископаемых, где добыча производится в подземных горных выработках.

Экономический эффект от применения системы сейсмического мониторинга заключается в уменьшении или предотвращении ущерба от чрезвычайных ситуаций, связанных с обрушением подземных горных выработок. Своевременный прогноз позволяет заранее вывести персонал и дорогостоящее оборудование из опасной зоны, выполнить другие защитные мероприятия и, таким образом, предотвратить затраты на восстановление оборудования, выплату компенсаций по-страдавшим, которые могут быть значительными.

Область применения системы СССМ не ограничена только удароопасными месторождениями твердых полезных ископаемых. Система СССМ может быть применена для мониторинга предвестников чрезвычайных ситуаций везде, где предвестником чрезвычайной ситуации служат физические явления, вызывающие возникновение сейсмических волн, например аварии на нефтепромыслах, связанные с образованием подземных пустот при извлечении нефти, аварии на нефтепроводах и другие.

ТОО «Элгео» является Казахстанским производителем, поэтому применение в Казахстане системы СССМ вместо зарубежных аналогов соответствует государственной политике Республики Казахстан по развитию Казахстанского содержания


Принцип работы системы СССМ.

Прогноз удароопасности участков массива горных пород и руд основан на общей закономерности развития геомеханических процессов, согласно которой редкие крупные события (обрушения больших объемов массива) готовятся большим числом более мелких событий (образованием микро- и макротрещин, разломов). Поэтому для того, чтобы прогнозировать появление крупномасштабных разрушений, необходимо постоянно отслеживать накопление мелких повреждений массива горных пород. Одним из способов такого отслеживания является регистрация сейсмических событий - геодинамических явлений, характеризующихся появлением в массиве горных пород или руд сейсмических волн, возникающих при образовании повреждений массива горных пород, с последующим расчетом географических координат их эпицентров и оценкой их сейсмической энергии с помощью систем сейсмического мониторинга.

Сетевая система сейсмического мониторинга СССМ состоит из сети сейсмических пунктов, связанных в единую систему, которая позволяет выявлять в пределах шахтного поля зоны, опасные по горным ударам, на основе непрерывной регистрации параметров сейсмической активности. Пример размещения системы СССМ из 20 полевых пунктов приведен на рис. 1. Расположение полевых пунктов выбирается с учетом наиболее оптимального охвата объектов сейсмического мониторинга. Возможные места возникновения сейсмических событий должны быть окружены полевыми пунктами системы сейсмического мониторинга. Плотность (число полевых пунктов системы на 1 кв. км) выбирается исходя из требуемой погрешности определения координат сейсмических событий и чувствительности системы к слабым сейсмическим событиям. Минимальный состав системы сейсмического мониторинга 6-8 полевых пунктов.

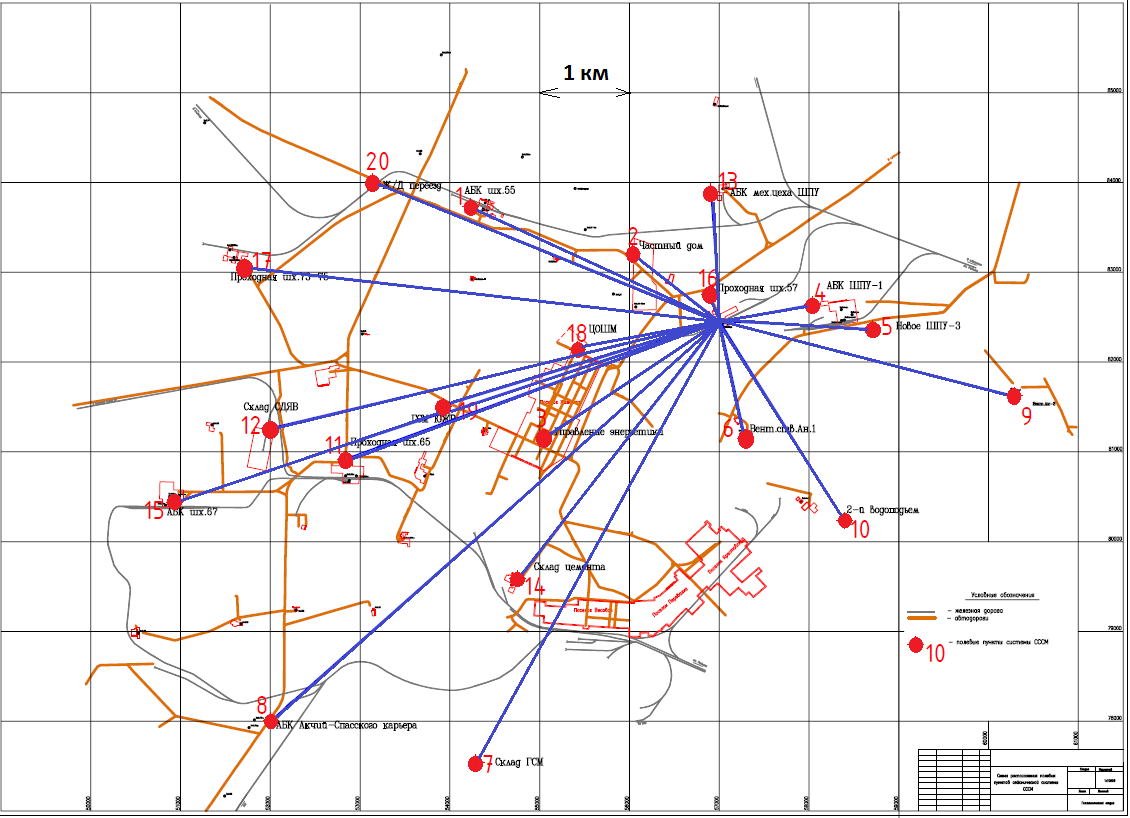

Рис.1. Карта размещения полевых пунктов системы СССМ на месторождении

Процесс регистрации сейсмических сигналов, выделения и обработки сейсмических событий системой СССМ производится следующим образом. Сейсмические сигналы с сейсмоприемника поступают на вход полевого пункта. В полевои пункте производится их усиление, оцифровка. Оцифрованные сейсмосигналы подвергаются цифровой фильтрации. Затем оцифрованные сигналы формируются в блоки данных, которые снабжаются меткой даты и времени от встроенных высокостабильных цифровых часов. Эти часы синхронизируются от имеющихся в составе системы средств синхронизации времени. Блоки оцифрованных сейсмических данных поступают во встроенный компьютер полевого пункта, где записываются в суточные файлы. Суточные файлы – это файлы, в которых содержится по одному часу сейсмических данных. По мере заполнения микро SD – карты встроенного компьютера, старые файлы удаляются, освобождая место для новых файлов. Объем SD - карты достаточен для хранения нескольких суток записи. Параллельно с записью в файл, сейсмические данные подвергаются анализу с целью выделения сейсмического события по алгоритму, известному как STA-LTA.

Идея алгоритма выделения сейсмического события заключается в следующем, рис 2. В процессе приема сейсмического сигнала производится вычисление мощности сигнала путем осреднения квадратов отсчетов сигнала в коротком (1 … 3 сек) – Short Time Average, STA и в длинном (10 … 20 сек) – Long Time Average, LTA, окнах. В длинном окне средняя энергия сигнала меняется плавно, и, предположительно, отражает уровень микросейсмических помех. В коротком окне средняя энергия сигнала меняется более резко, поэтому при поступлении сигнала от сейсмического события покажет большее значение по отношению к длинному окну. На рис. 2 показано два положения длинного и короткого окон относительно регистрируемого сигнала. В отсутствие сейсмического события (положение А) среднее значение энергии сигнала в окнах одинаково, При поступлении сигнала от сейсмического события (положение окон Б) средняя величина энергии в «коротком» окне растет быстрее, чем в длинном. Если этот рост превышает заданный порог относительно средней величины энергии в «длинном» окне, то фиксируется факт наличия сейсмического события, и отправляется на сервер сообщение о сейсмическом событии и времени его фиксации. Указанный алгоритм «де-факто» является мировым стандартом и применяется во всей цифровой аппаратуре, предназначенной для регистрации сейсмических событий, выпускаемой в мире. Алгоритм не лишен недостатков и может иметь значительное число ложных срабатываний. Число ложных срабатываний может быть уменьшено подбором длины окон и порога срабатывания. Для уменьшения числа ложных событий, сервер после получения сообщения о событии ожидает сообщений о сейсмическом событии от других полевых пунктов. Если в течение заданного периода времени (1…3 с) сработало заданное число (3…6) других полевых пунктов, сервер определяет время сейсмического события и подает полевым пунктам команду прислать сейсмические данные за заданный период времени. Если число сработавших полевых пунктов менее заданного, сообщение о сейсмическом событии игнорируется. Поскольку в момент срабатывания алгоритма событие уже произошло, чтобы не потерять начало события, сервер запрашивает данные со сдвигом по времени назад на время предыстории (2 … 5 сек). Полученные от разных полевых пунктов данные объединяются в одну запись данных сейсмического события и сохраняются в базе данных.

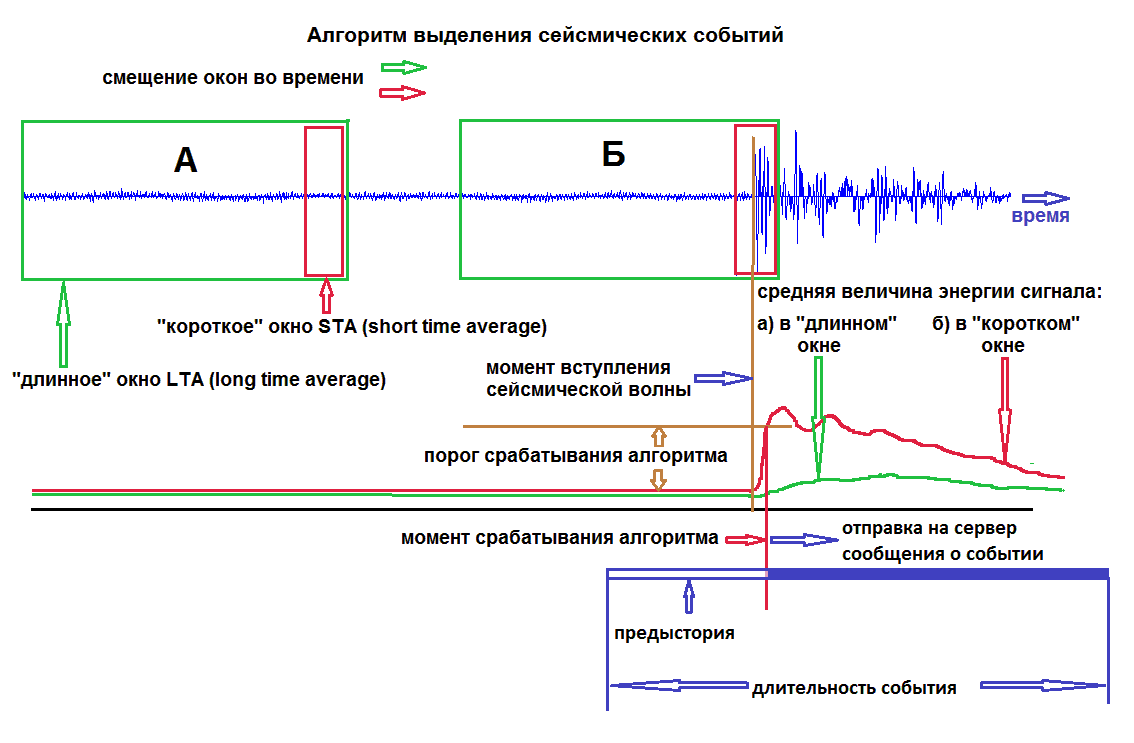

Рис. 2. Алгоритм выделения сейсмических событий.

Обработка данных производится оператором в интерактивном режиме. В процессе обработки оператор по виду волновых форм сначала определяет, действительно ли запись является записью сейсмического события, или это ложное событие. Если запись является сейсмическим событием, то производится его обработка в интерактивном режиме.

В процессе формирования сейсмического события (явления) в толще горной породы возникают два типа упругих волн - продольная P-волна и поперечная S-волна, которые распространяются с разными скоростями - S-волна имеет меньшую скорость. Потому по разности времен прихода P-волны и S-волны в точку наблюдения можно вычислить расстояние до эпицентра сейсмического явления. При регистрации сейсмических волн в нескольких различных точках можно для каждой точки построить сферу с радиусом, равным полученному расстоянию от точки наблюдения до эпицентра сейсмического события.. Координаты места пересечения этих сфер и будут координатами сейсмического события. В сейсмологии, когда имеют дело с анализом землетрясений, происшедших за сотни километров, в точку регистрации сейсмоприемником поперечная S-волна приходит тогда, когда колебания, вызванные пришедшей первой продольной P-волной, уже в достаточной степени успокоятся (Рис. 3). Поэтому в сейсмологии при регистрации P-волна и S-волна хорошо разделены одна от другой и описанный метод определения координат работает. Но при применении систем сейсмического мониторинга в целях регионального прогноза удароопасности участков массива горных пород и руд расстояние от места возникновения сейсмического события то точки регистрации сейсмических волн (полевого пункта системы) не превышает единиц километров (см. рис. 1.) В этих условиях на сейсмограмме вступление поперечной S-волны наложено на остаточные колебания продольной P-волны, и точное определение момента вступления поперечной волны становится крайне затруднительным (рис. 4). Поэтому в системе СССМ реализован алгоритм, где расчет координат сейсмического события производится только по первым вступлениям продольной P-волны. Алгоритм основан на последовательном переборе многих вариантов расположения источника сейсмических волн на всей территории, охваченной системой СССМ.

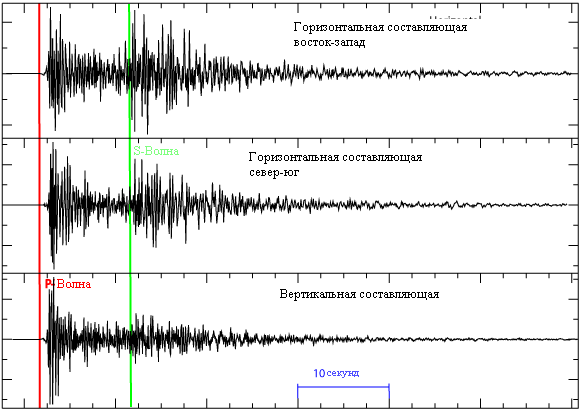

Рис.3. Сейсмограмма землетрясения на большом расстоянии. P-волна и S-волна выделяются уверенно. (Рисунок из Вики)

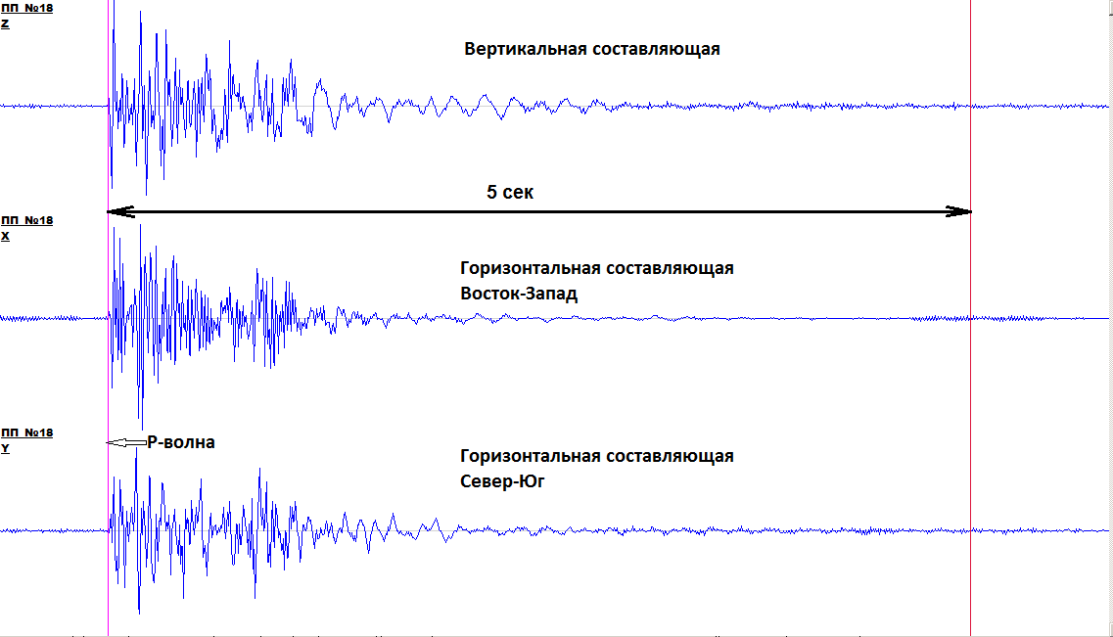

Рис. 4. Сейсмограмма сейсмического события на расстоянии 1 км от эпицентра. Уверенно выделяется только P-волна. S-волна уверенно не выделяется.

Пример обработки показан на рис. 5. Оператор вручную указывает моменты вступления волн (красные метки на рис. 5), затем запускает процедуру расчета. Результатом обработки являются географические координаты эпицентра и энергетический класс (сейсмическая энергия) сейсмического события. Результаты обработки сохраняются в базе данных.

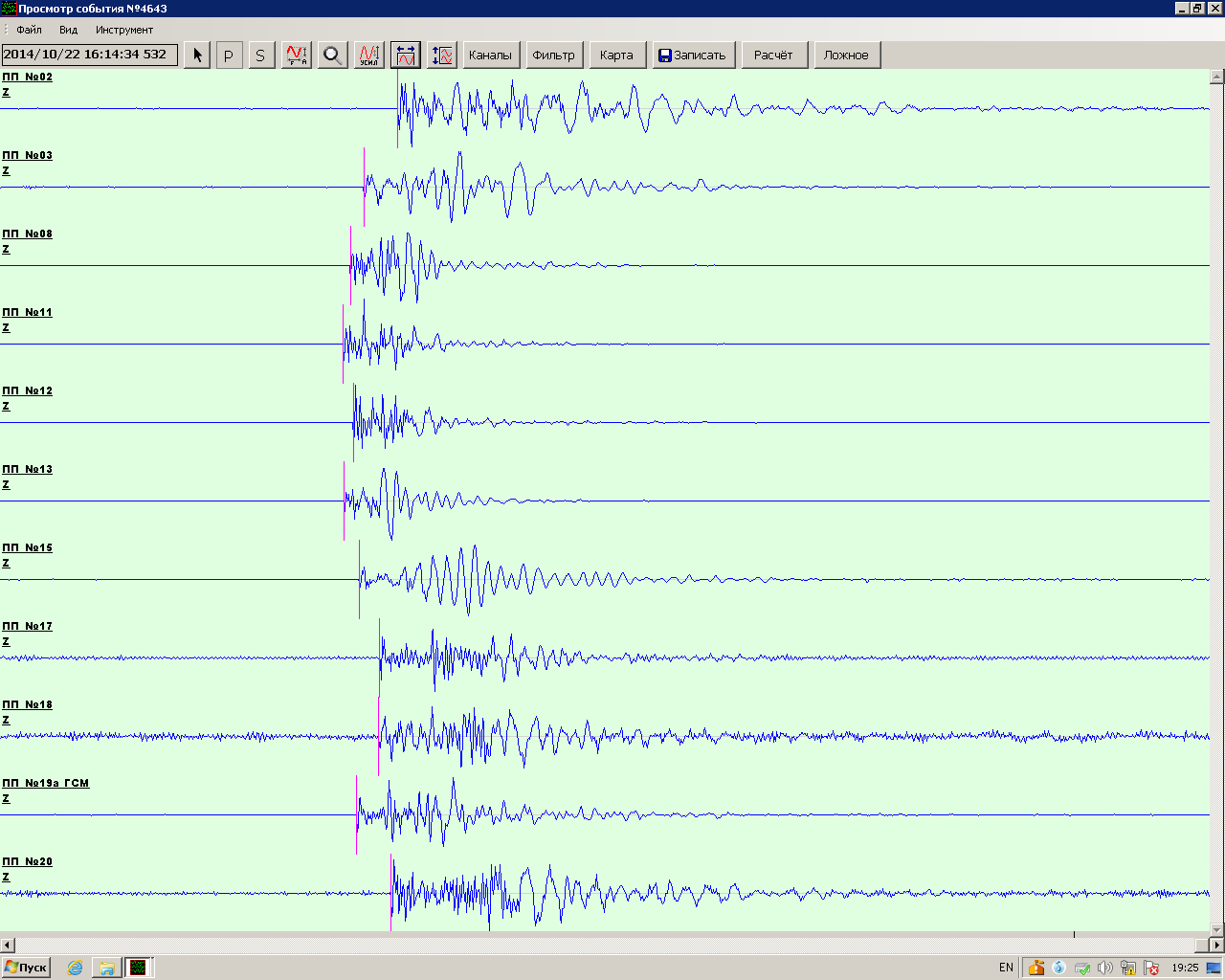

Рис. 5. Пример обработки зарегистрированного сейсмического события.

Каталог зарегистрированных событий показан на рис. 6. Отображение сейсмических событий на плане горных работ в соответствии с расчетом координат показано на рис. 7. По мере накопления массива данных о сейсмических событиях становится возможным прогноз чрезвычайных ситуаций. Прогноз не является функцией системы СССМ, но строится специалистом геомехаником на основе данных, полученных системой сейсмического мониторинга.

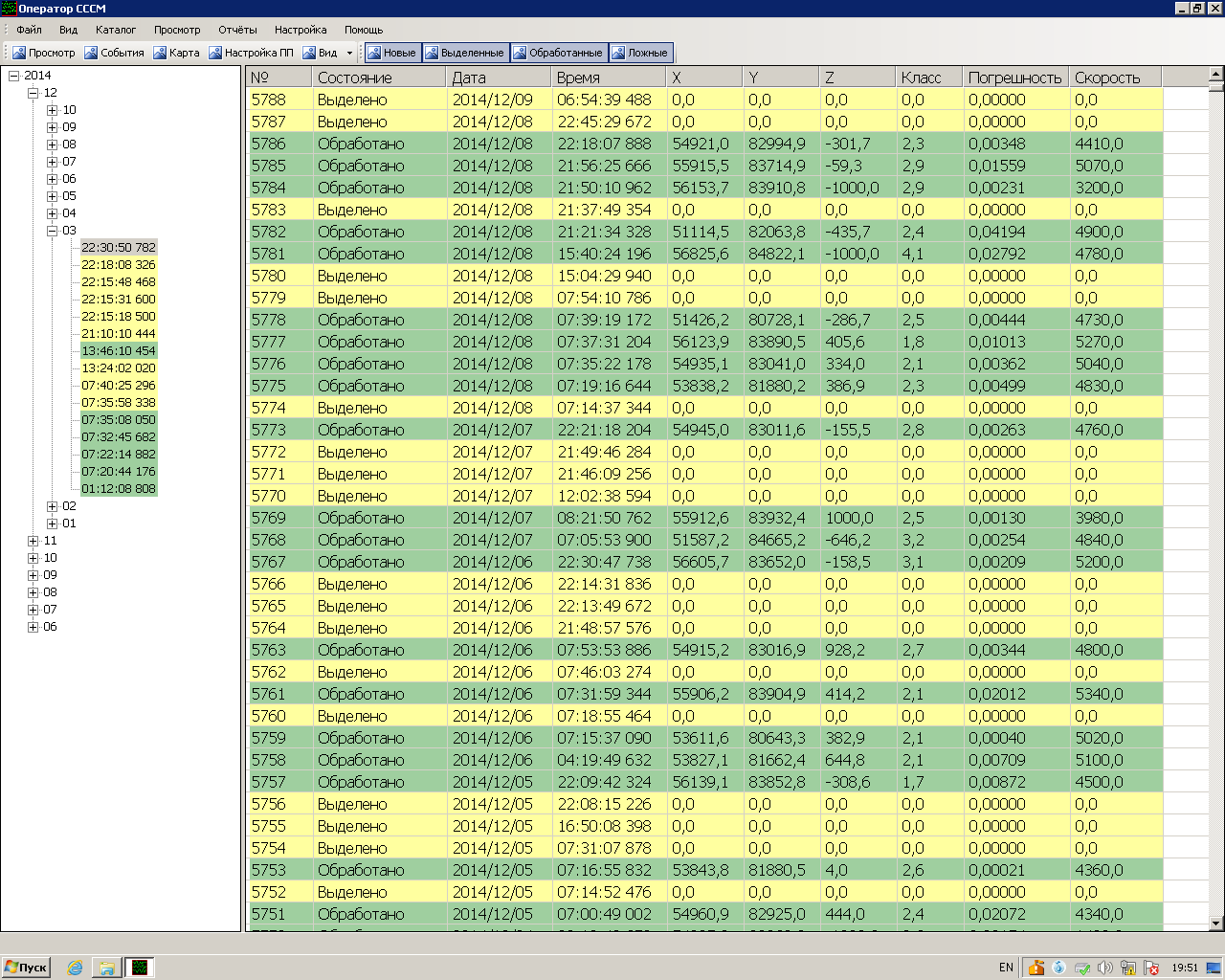

Рис. 6. Каталог сейсмических событий в системе СССМ.

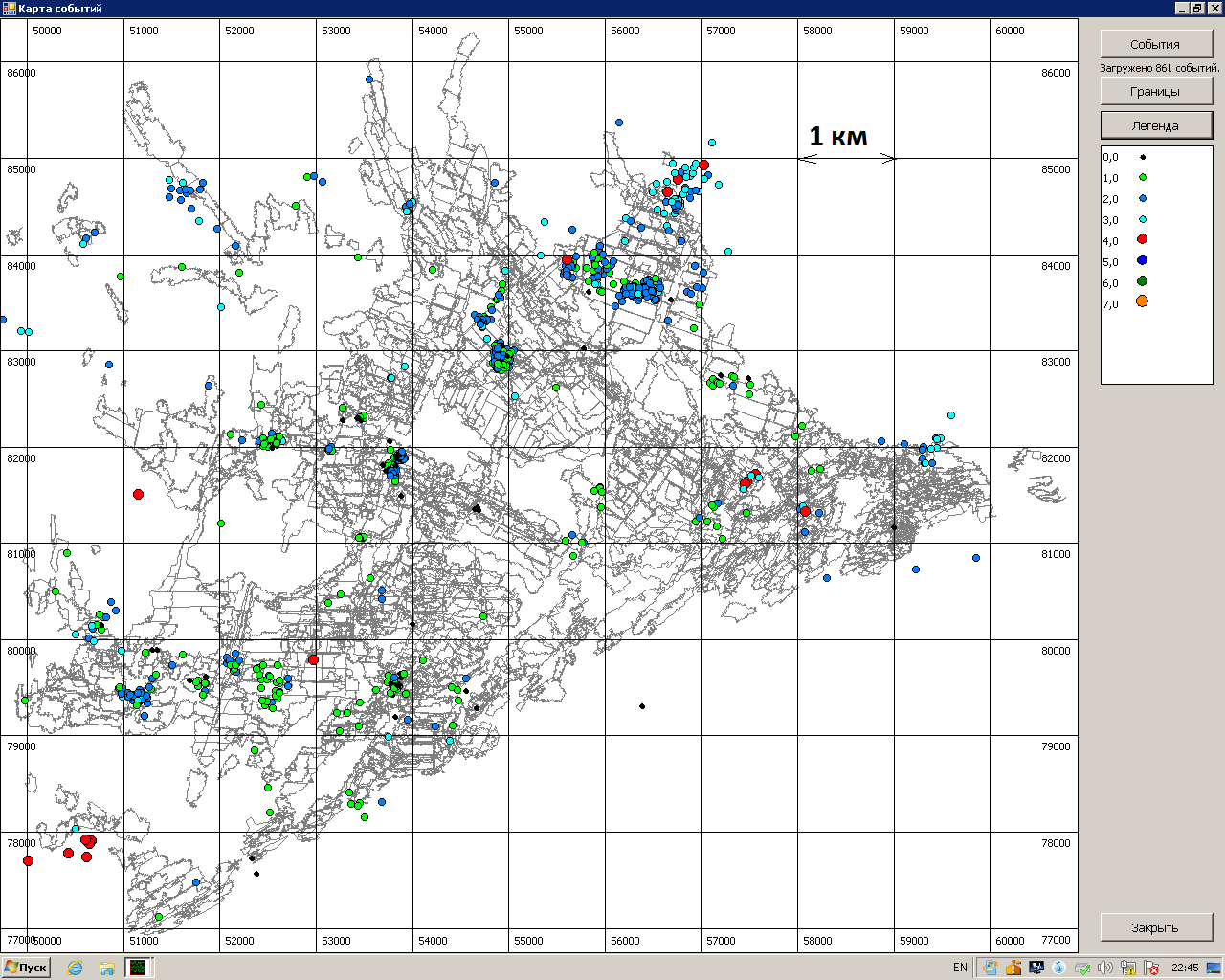

Рис. 7. Отображение сейсмических событий на плане горных работ.

Для визуального контроля работы системы сейсмического мониторинга СССМ, оператор имеет возможность одновременного просмотра всех сейсмических сигналов в системе на экране монитора в виде многоканальной бегущей осциллограммы в реальном времени. Внешний вид осциллограммы всех сейсмосигналов в реальном времени приведен на рис. 8. Для уменьшения нагрузки на сеть передачи данных для формирования осциллограммы передается сокращенный объем данных. В случае недостаточной пропускной способности сети передачи данных вывод осциллограммы может быть отключен.

Рис. 8. Внешний вид осциллограммы всех сейсмосигналов в реальном времени.

Принципы организации системы СССМ.


Система сейсмического мониторинга СССМ предназначена для использования как система непрерывного автоматизированного контроля напряженного состояния и удароопасности массива горных пород. Важным свойством системы является высокая оперативность сбора и обработки сейсмической информации. Поэтому инфраструктурной основой системы являются каналы связи для передачи цифровой сейсмической информации в Центр сбора и обработки системы.

Современное развитие аппаратуры цифровой связи характеризуется широким использованием протоколов и методов, первоначально разработанных для организации локальных компьютерных сетей, но по мере широкого внедрения компьютерных технологий в повседневную практическую деятельность получивших широкое развитие и для охвата значительных территорий. Поэтому при разработке системы СССМ было принято для организации передачи информации использование сети передачи данных на основе стандартов Eternet компьютерных сетей. Такой подход позволяет применять в составе системы сейсмического мониторинга широкую гамму современного цифрового телекоммуникационного оборудования и создать гибкую инфраструктуру каналов связи, позволяющую в зависимости от места установки полевых пунктов системы СССМ использовать различные виды связи – беспроводную связь или связь с использованием выделенных проводных линий, или их комбинации. При плотной сети на небольших площадях можно применять обычное оборудование локальных компьютерных сетей, и, наоборот, при необходимости можно использовать оптические линии, спутниковые каналы.

Обязательным условием функционирования систем сейсмического мониторинга является точная привязка по времени всей регистрируемой информации. Наземные полевые пункты могут быть синхронизированы с помощью ГЛОНАСС/GPS приемников, но для подземных полевых пунктов применение ГЛОНАСС/GPS невозможно. В последнее время получил серьезное развитие протокол точной синхронизации времени PTP (Precise Time Protocol), известный так же под названием IEEE1588. В процессе разработки системы СССМ достигнута возможность синхронизации полевых пунктов, установленных под землей от наземного ГЛОНАСС/GPS приемника через систему синхронизации времени, работающую по протоколу PTP через интерфейс Ethernet.

С учетом изложенного принята следующая структура построения сетевой системы сейсмического мониторинга СССМ, рис. 9. Система СССМ состоит из произвольного числа полевых пунктов. В состав каждого полевого пункта входит сейсмоприемник, модуль сейсмический. Модуль сейсмический получает сигналы от сейсмоприемника, а также имеет вход для ввода сигналов синхронизации времени. Для связи с центром сбора и обработки модуль сейсмический имеет компьютерный интерфейс Ethernet. Связь наземных полевых пунктов с Центром сбора и обработки осуществляется через беспроводную сеть Ethernet, синхронизация времени наземного полевого пункта выполняется от ГЛОНАСС/GPS приемника. Связь поземных полевых пунктов с центром сбора и обработки осуществляется до поверхности земли - через проводную линию связи с помощью XDSL-модемов и далее через беспроводную сеть Ethernet. Синхронизация времени подземных полевых пунктов осуществляется от наземного ГЛОНАСС/GPS приемника через модули синхронизации IEEE1588, взаимодействующие между собой через ту же линию проводной связи. Таким образом, принятые технические решения системы СССМ обеспечивают гибкость архитектуры системы, как в отношении связного оборудования, так и в отношении оборудования для синхронизации времени.

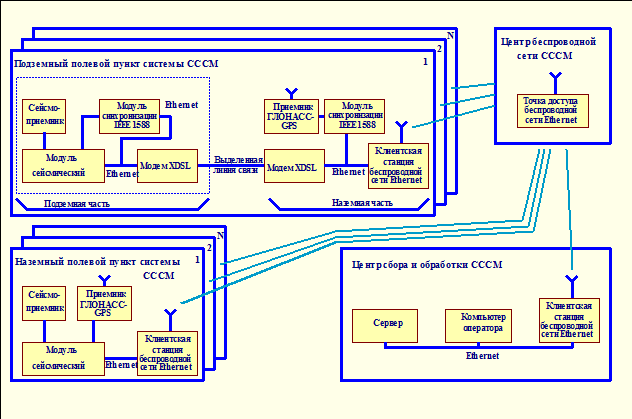

Рис. 9. Пример структуры системы СССМ.

Первичная обработка регистрируемых сейсмических сигналов и выделение сейсмических событий производится непосредственно в сейсмическом модуле полевого пункта. В центр сбора и обработки передаются только выделенные сейсмические события, поэтому общая нагрузка на среду передачи информации невелика. В то же время весь объем принимаемых сейсмических данных записывается на носитель (SD-карта) в полевом пункте. Записанная информация доступна для повторной обработки путем передачи всей или части записанной информации через канал связи по запросу центра сбора и обработки. Управление параметрами регистрации и всеми режимами работы полевого пункта производится дистанционно из Центра сбора и обработки. Приведенная на рис. 9. структура системы СССМ является лишь одним вариантом применения системы. В зависимости от конкретных условий применения системы может быть выбрано иное оборудование связи и другая структура системы сейсмического мониторинга с использованием производимых ТОО «Элгео» модулей.

Основные технические характеристики системы СССМ.

Число полевых пунктов – неограниченно.

Число сейсмических каналов в составе полевого пункта – 3, 6.

Число разрядов АЦП в сейсмическом канале – 24 (23+знак).

Коэффициент усиления усилителя на входе АЦП – 1, 10 или 100.

Интервал дискретизации АЦП – 2 мс.

Диапазон частот сейсмического канала – от 0 до 200 Гц.

Уровень шумов сейсмических каналов в диапазоне частот от 0 до 200 Гц, эффективное значение – не более 0,08 мкВ.

Динамический диапазон сейсмических каналов – не менее 130 дБ.

Сейсмическая информация от каждого полевого пункта (ПП) передаётся в Центр сбора и обработки (ЦСО) по телекоммуникационному каналу.

Проверка работы ПП и установка параметров осуществляется дистанционно через телекоммуникационный канал.

В качестве телекоммуникационного канала может быть использовано любое телекоммуникационное оборудование, имеющее интерфейс Ethernet.

Информация от всех ПП системы передаётся в ЦСО, где осуществляются её обработка.

Привязка информации к точному времени осуществляется в полевых пунктах кварцевыми часами.

Стабильность хода часов не хуже ±1·10-6.

Корректировка хода часов наземных полевых пунктов осуществляется приёмником ГЛОНАСС/GPS.

Корректировка хода часов подземных полевых пунктов осуществляется приёмником ГЛОНАСС/GPS через модули синхронизации по протоколу точной синхронизации времени IEEE1588. Точность синхронизации не хуже 0.1 мс.

Питание оборудования полевых пунктов осуществляется от сети переменного тока 220 В ± 10%, 50 Гц.

Встроенное программное обеспечение полевого пункта обеспечивает:

  • прием и хранение всей поступающей сейсмической информации;

  • выделение сейсмических событий;

  • передачу файлов выделенных событий в ЦСО по запросу;

  • передачу в ЦСО по запросу в непрерывном режиме всей поступающей информации в целях контроля функционирования и настройки системы;

Программное обеспечение центра сбора и обработки обеспечивает:

  • дистанционно, через телекоммуникационный канал управление параметрами регистрации информации в полевых пунктах;

  • ведение архива выделенных событий;

  • ведение каталога выделенных событий;

  • возможность просмотра поступающей от ПП информации на экране;

  • обработку выделенных событий с целью определения координат гипоцентров событий, энергетического класса событий, отображение эпицентров событий на плане горных работ.


Сейсмоприемники.

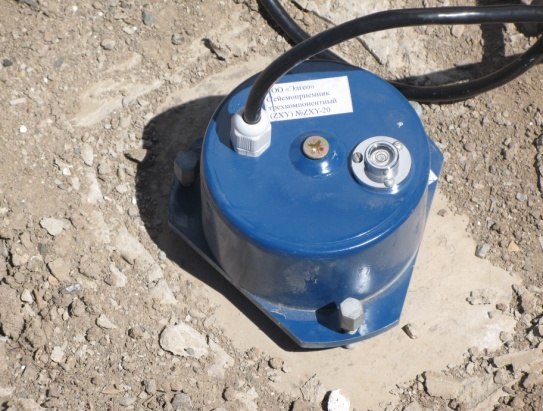

Рис. 10. Установка сейсмоприемника на бетонном основании.

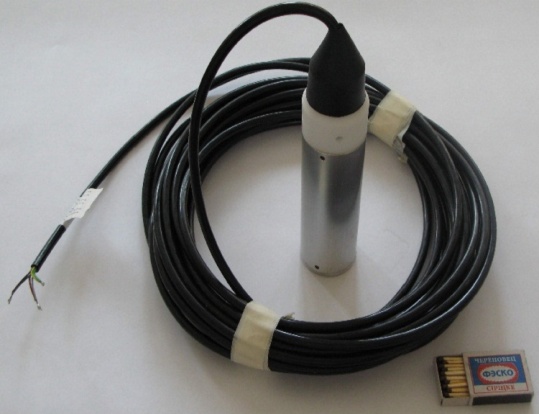

Рис. 11. Сейсмоприемник для скважинной установки.

В системе сейсмического мониторинга могут применяться сейсмоприемники любого типа. ТОО «Элгео» готово поставлять в составе системы сейсмоприемники для поверхностной установи и для установки в неглубоких скважинах, выполненные на базе чувствительных модулей сейсмоприемников с собственной частотой 4.5 Гц. . Пример монтажа сейсмоприемника на бетонном основании приведен на рис. 10. Внешний вид сейсмоприемника для скважинной установки приведен на рис. 11. Система сейсмического мониторинга может быть установлена в местах с повышенным уровнем промышленных помех. Поэтому сейсмоприемник для поверхностной установки смонтирован в стальном корпусе, хорошо защищающем от низкочастотных электромагнитных помех. Сейсмоприемник имеет три упорных винта и пузырьковый уровень для горизонтальной установки.

Конструкция.


Конструкция полевого пункта системы СССМ позволяет размещать его как на поверхности, так и в подземных горных выработках, взрывобезопасных по газу и пыли. Устройство сейсмического полевого пункта для наземной установки показано на рис. 12.

Устройство сейсмического полевого пункта для подземной установки показано на рис. 13. Модуль синего цвета на рис. 13 - XDSL модем для выделенных линий.

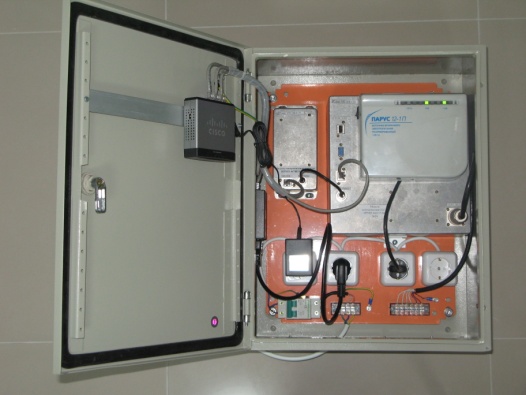

Рис. 12. Полевой пункт системы СССМ для наземной установки.

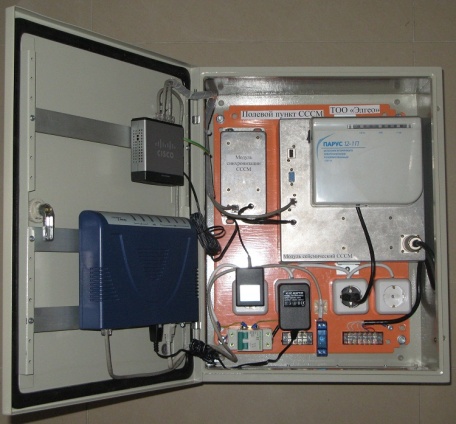

Рис. 13. Полевой пункт системы СССМдля подземной установки.


Для связи полевых пунктов с центром сбора и обработки могут применяться любые современные средства связи, совместимые с технологиями компьютерных сетей. Для полевых пунктов, установленных на поверхности земли удобны беспроводные компьютерные сети. На рис. 14 показана одна из антенн точки доступа центра беспроводной сети связи, Клиентские станции беспроводной сети для связи с центром сбора и обработки показаны на рис. 15 и рис. 16.


Рис. 14. Точка доступа центра беспроводной сети связи СССМ.

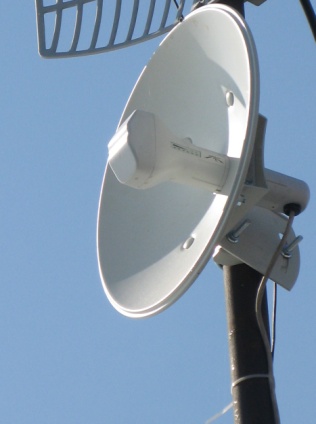

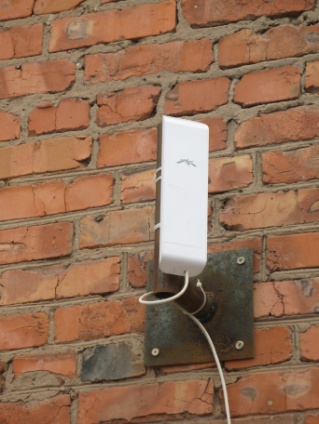

Рис.15. Клиентская станция сети связи СССМ для средних расстояний

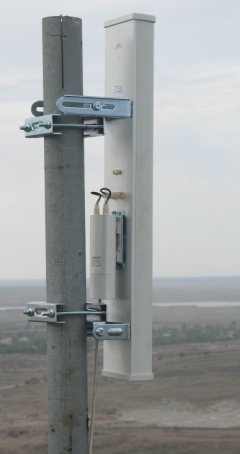

Рис. 16. Клиентская станция сети связи СССМ для больших расстояний

Сведения о Казахстанском содержании


Система сейсмического мониторинга разработана и изготовлена ТОО «Элгео», являющейся по составу соучредителей полностью Казахстанской фирмой.

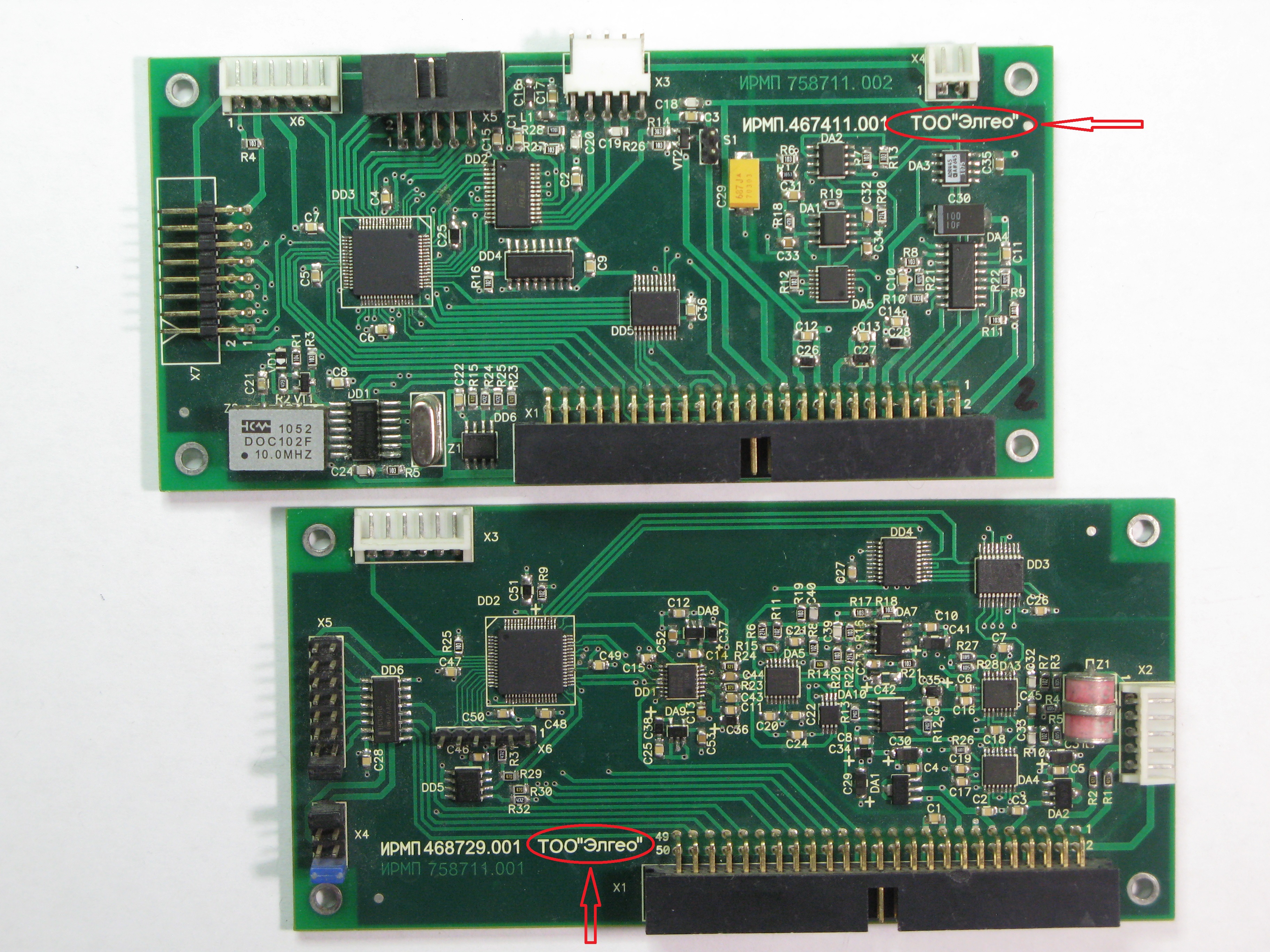

Структура системы, электрические схемы, 4 из 7 типов электронных модулей, кроме оборудования связи, программное обеспечение встроенных микроконтроллеров, программное обеспечение входящих в состав системы компьютеров разработано ТОО «Элгео».

Силами ТОО «Элгео» выполнены работы по электрическому монтажу, слесарно-сборочные работы.

Для выполнения токарно-фрезерных работ, гальванических покрытий, изготовления и монтажа печатных плат электронных узлов по договорам привлекались Казахстанские фирмы.

Процент казахстанского содержания в системе сейсмического мониторинга СССМ с учетом изложенного выше может составлять более 75%.
