РАДИОТЕЛЕМЕТРИЧЕСКАЯ СИСТЕМА ДЕТАЛЬНОГО СЕЙСМИЧЕСКОГО КОНТРОЛЯ СДСК-1

Радиотелеметрическая система детального сейсмического контроля СДСК-1 предназначена для проведения сейсмических исследований сейсмологического, разведочного и инженерно-сейсмического характера. Система СДСК-1 обеспечивает непрерывную передачу сейсмической информации по радиотелеметрическим каналам (РТК) от полевых пунктов (ПП), прием, регистрацию и обработку этой информации в центре сбора и обработки (ЦСО).

Состав системы

Система СДСК-1 включает до 20 (по выбору заказчика ) ПП и один ЦСО.

В состав каждого ПП входят: блок электроники БЭ (включает усилитель сейсмических сигналов, АЦП, модем, микроконтроллер, радиопередатчик) и направленная антенна, а также сейсмоприёмник, выбор которого определяется назначением изделия.

Комплекту ПП придаётся один блок контроля (БК), представляющий собой компьютер Notebook с специальным программным обеспечением (ПО).

В состав ЦСО входят: одна антенна, стойка электроники (включает усилитель высокой частоты УВЧ с разветвлением до 20 выходов, 20 радиоприемников, блок преобразования информации) и локальная компьютерная сеть на базе компьютеров IBM PC.

Технические характеристики ПП

ПП обеспечивает непрерывное преобразование информации, поступающей от сейсмоприёмников, в электрические сигналы цифровой формы и их передачу в ЦСО по радиотелеметрическому каналу РТК.

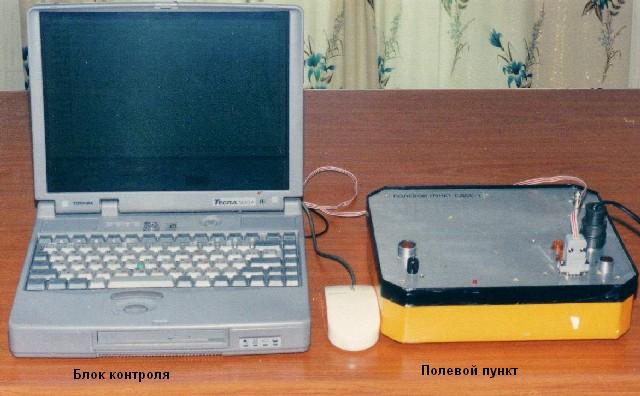

Полевой пункт и блок контроля радиотелеметрической системы детального сейсмического контроля СДСК-1

Количество сейсмических каналов – 1.

Регистрируемый сейсмический параметр - скорость смещения.

Частотный диапазон сейсмического канала – 1 – 200 Гц.

Уровень шумов сейсмических каналов - не более 0,4 мкВ (двойное амплитудное значение, полоса частот 1 - 200 Гц.).

Динамический диапазон сейсмических каналов - не менее 100 дБ.

Число разрядов АЦП - 24

Предусмотрена возможность ступенчатой регулировки усиления.

Осуществляется калибровка сейсмических каналов 1 раз в сутки в автоматическом режиме.

Сейсмическая информация каждого ПП передается в ЦСО по одному РТК.

Питание ПП осуществляется:

  • от сети переменного тока (220 В, 50 Гц);
  • от источника постоянного тока напряжением 12 В.

Мощность, потребляемая полевым пунктом от источника питания, не превышает:

  • от источника постоянного тока (без радиопередатчика) – 4,6 Вт;
  • от сети переменного тока – 21,5 ВА.

Масса ПП:

  • БЭ – 2,8 кг;
  • антенны – 0,7 кг.

Габаритные размеры ПП:

  • БЭ – 265х225х88 мм;
  • антенны – 540х350 мм.

Технические характеристики БК

БК обеспечивает при непосредственном подключении к ПП:

  • занесение и считывание параметров ПП;
  • контроль работы сейсмических каналов, осуществляемый наблюдением сигнала на экране монитора.

Масса и габаритные размеры БК - согласно технической документации на компьютер Notebook.

Питание БК осуществляется:

  • от сети переменного тока (220 В, 50 Гц);
  • от внутреннего источника постоянного тока.

Технические характеристики РТК

  • В РТК используются радиостанции УКВ диапазона.
  • Структура сигналов, передаваемых по каждому РТК – сейсмический сигнал, преобразованный в цифровую форму.
  • Режим работы радиостанций - непрерывный и осуществляется:
    • в ПП - только на передачу;
    • в ЦСО - только на прием.
  • Дальность связи - не менее 30 км при условии прямой видимости между ПП и ЦСО.
  • Для передачи радиосигналов в ПП используются направленные 3- или 5-элементные антенны, в ЦСО используется одна приёмная антенна с круговой диаграммой направленности.

Технические характеристики ЦСО

ЦСО обеспечивает прием сейсмической информации, поступающей от всех ПП по РТК, ее преобразование, привязку к точному времени и обработку.

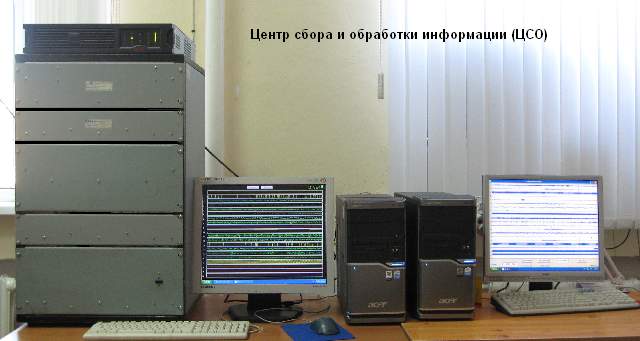

Центр сбора и обработки радиотелеметрической системы детального сейсмического контроля СДСК-1

Количество каналов ЦСО – до 20;

Временная привязка поступающей сейсмической информации обеспечивается с помощью внутренних кварцевых часов или радиосигналов точного времени, принимаемых приемником GPS.

Локальная компьютерная сеть (ЛКС) ЦСО обеспечивает в автоматическом режиме:

  • непрерывный прием и анализ поступающей от всех ПП информации в реальном времени с выделением полезных событий;
  • регистрацию полезных событий;
  • ведение каталога выделенных событий;
  • возможность просмотра поступающей от всех ПП информации на экране монитора без прерывания приема и анализа информации;
  • непрерывную регистрацию и запоминание сейсмической информации, поступающей от всех ПП за сутки, с обеспечением возможности её просмотра и повторного анализа.

Локальная компьютерная сеть (ЛКС) ЦСО обеспечивает в интерактивном режиме:

  • задание параметров выделения полезных событий:
  • длины короткого (SТА) и длинного (LТА) окон в секундах;
  • минимального соотношения энергии сейсмических колебаний в окнах, принимаемого за событие, в дБ;
  • минимального количества ПП, зарегистрировавших событие, при котором оно считается выделенным;
  • максимальной разности времени регистрации событий различными ПП, при которой они идентифицируются как одно событие;
  • задание длительности регистрации выделенных событий и предыстории в секундах;
  • обработку выделенных событий (без прерывания приема и анализа информации) с целью:
  • определения координат гипоцентров событий;
  • определения энергетического класса событий;

Питание ЦСО осуществляется от сети переменного тока (220 В, 50 Гц).

Масса ЦСО:

  • стойки электроники – 44 кг;
  • компьютеров ЛКС – согласно технической документации на них.

Габаритные размеры ЦСО:

  • антенны – высота – 1800 мм;
  • стойки электроники – 788х490х486 мм;
  • компьютеров ЛКС – согласно технической документации на них.

Мощность, потребляемая от источника питания, не превышает 110 ВА.

Система закончена разработкой и запущена в производство в 2002 году.
