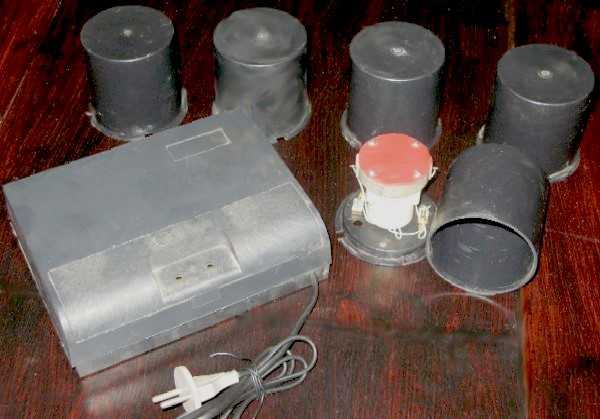

УСТРОЙСТВО ОХРАННОЙ СИГНАЛИЗАЦИИ УДАР

Устройство охранной сигнализации «Удар» (далее – устройство) предназначено для усиления охраны объектов и формирования сигнала тревоги при механических воздействиях на стены и перекрытия объектов с целью их пролома.

Состав устройства

Устройство включает до 7 (по выбору потребителя) датчиков, каждый из которых преобразует механические колебания охраняемой конструкции в электрические сигналы, и извещатель, в который поступают сигналы от всех датчиков и который формирует сигнал тревоги при механических воздействиях на охраняемые конструкции.

Технические характеричтики

Принцип работы устройства основан на преобразовании энергии колебаний, возникающих в конструкциях при механических воздействиях на них, в электрические сигналы, усилении этих сигналов, сравнении с заданным значением по амплитуде (порог) и по числу воздействий в течение заданного времени (временное окно), и формировании сигнала тревоги при превышении указанных пороговых значений.

Режим работы устройства – непрерывный.

Устройство формирует сигнал тревоги при:

  • многократных механических воздействиях на охраняемую конструкцию энергией не менее 20 Дж, число которых равно 2, 4, 8 или 16 (выбирается потребителем, при выпуске устанавливается равным 8);
  • однократном механическом воздействии энергией не менее 200 Дж («взрывное воздействие»);
  • обрыве соединительной линии;
  • коротком замыкании в соединительной линии;
  • отключении напряжения питания.

Чувствительность устройства обеспечивает формирование сигнала тревоги при механических воздействиях энергией, указанной выше, на расстоянии:

  • для бетонной поверхности – не менее 10 м;
  • для кирпичной поверхности – не менее 5 м.

В устройстве предусмотрено загрубление чувствительности.

Сигнал тревоги формируется путём размыкания контактов реле, включенных в цепь сигнализации подразделений охраны. Длительность формируемого сигнала тревоги – от 45 до 80 с. Устройство автоматически возвращается в режим охраны после завершения формирования сигнала тревоги.

Питание устройства осуществляется от:

  • сети переменного тока (220 В, 50 Гц);
  • внешнего источника постоянного тока напряжением 12 В.

Потребляемая мощность:

  • от сети переменного тока – не более 3,5 ВА;
  • от источника постоянного тока – не более 0,5 Вт.

Масса, кг, не более:

  • датчика – 0,3;
  • извещателя – 0,9.

Габаритные размеры, мм, не более:

  • датчика – высота 83, диаметр 88;
  • извещателя – 146 х 196 х 62.

Разработчик и изготовитель – производственное предприятие «Элгео» ( в форме товарищества с ограниченной ответственностью).
